Приводятся результаты обследования и лечения пациента, у которого атриовентрикулярная узловая реципрокная тахикардия сочеталась с персистирующей левой верхней полой веной, предлагается алгоритм поэтапного определения структур атриовентрикулярного соединения, позволяющий провести успешную аблацию медленных путей и избежать осложнений.
Ключевые слова: атриовентрикулярная узловая реципрокная тахикардия, персистирующая левая верхняя полая вена, коронарный синус, электрофизиологическое исследование, радиочастотная аблация.
The results are given of assessment and treatment of a patient with a combination of atrio-ventricular nodal reciprocal tachycardia with persistent left superior vena cava; the algorithm is suggested of gradual assessment of the atrio-ventricular junction structures, which permits one to conduct the successful ablation of slow pathways and to avoid complications.
Key words: atrio-ventricular nodal reciprocal tachycardia, persistent left vena cava, coronary sinus, electrophysiological study, radiofrequency ablation.
The results are given of assessment and treatment of a patient with a combination of atrio-ventricular nodal reciprocal tachycardia with persistent left superior vena cava; the algorithm is suggested of gradual assessment of the atrio-ventricular junction structures, which permits one to conduct the successful ablation of slow pathways and to avoid complications.
Key words: atrio-ventricular nodal reciprocal tachycardia, persistent left vena cava, coronary sinus, electrophysiological study, radiofrequency ablation.
Наличие персистирующей левой верхней полой вены (ПЛВПВ) является врождённой аномалией развития сердечно-сосудистой системы и встречается в 0,3-0,5% случаев в общей популяции, по данным ауто псий.
В мировой литературе и ранее встречались случаи описания АВУРТ у пациентов с аномальным дренажом верхней полой вены, но актуальность данного вопроса не угасает, так как общепринятой концепции определения анатомических ориентиров атриовентрикулярного (АВ) соединения при значительном изменении анатомии треугольника Коха в данной ситуации нет.
Пациент 52 лет поступил с диагнозом гипертоническая болезнь II стадии, артериальная гипертензия
III степени, риск 4 Нарушение ритма сердца: пароксизмальная наджелудочковая тахикардия. Анамнез заболевания около 7 лет. На ЭКГ верифицирована наджелудочковая тахикардия. Антиаритмическую терапию не получал. Последние месяцы приступы ежедневные, длительностью до суток. При стандартном обследовании структурной патологии не выявлено. Поступил для проведения внутрисердечного электрофизиологического исследования (ЭФИ) и радиочастотной катетерной аблации (РЧА).
III степени, риск 4 Нарушение ритма сердца: пароксизмальная наджелудочковая тахикардия. Анамнез заболевания около 7 лет. На ЭКГ верифицирована наджелудочковая тахикардия. Антиаритмическую терапию не получал. Последние месяцы приступы ежедневные, длительностью до суток. При стандартном обследовании структурной патологии не выявлено. Поступил для проведения внутрисердечного электрофизиологического исследования (ЭФИ) и радиочастотной катетерной аблации (РЧА).
Пациент взят в операционную на синусовом ритме. Выполнена катетеризация левой подключичной и дважды правой общей бедренной вен. При катетеризации левой подключичной вены была выявлена ЛВПВ, отмечался необычный ход проводника. Венография показала дренаж контраста из подключичной вены и далее вену Маршала в правое предсердие через гигантский коронарный синус. Правая подключичная вена впадает в вену Маршала, кровь дренируется через мощный венозный клапан на вдохе (рис. 1).

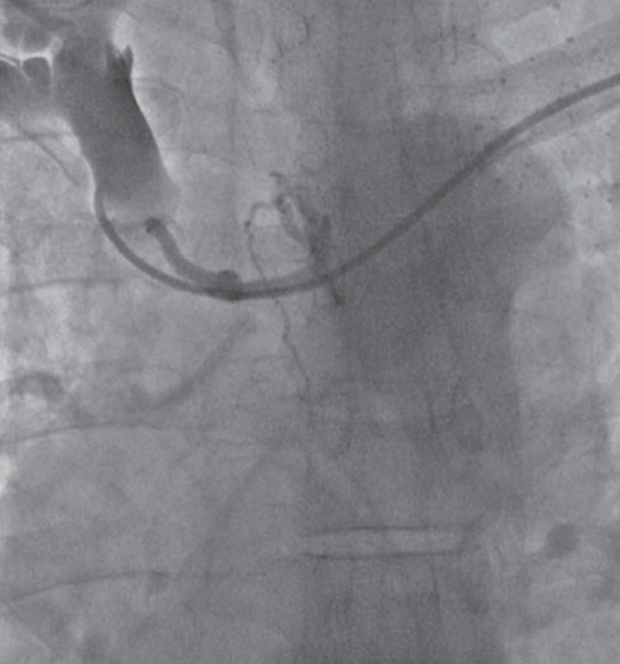

Рис. 1 Контрастирование правой подключичной вены через левую подключичную вену, контраст
застаивается в правой подключичной вене, до момента вдоха. На вдохе венозный клапан
открывается и кровь дренируется в левую верхнюю полую вену.
Признаков функционирующей правой ВПВ выявлено не было. Гемодинамических проявлений данной аномалии ранее у пациента не наблюдалось. Через аномальную вену был введен 10-полюсный диагностический катетер в коронарный синус (Cs) и через правую бедренную вену два катетера: диагностический в правый желудочек и аблационный Medtronic Marinr MCXL в область АВ узла.
Выполнено картирование, при этом спайк пучка Гиса мы зарегистрировали вне Cs, на 2 мм кпереди и латеральнее крыши устья Cs. При проведении стандартной программированной стимуляции верифицировано наличие медленных путей АВ проведения, индуцирована АВ узловая реципрокная тахикардии (АВУРТ) по типу slow-fast и slow-slow (рис. 2).

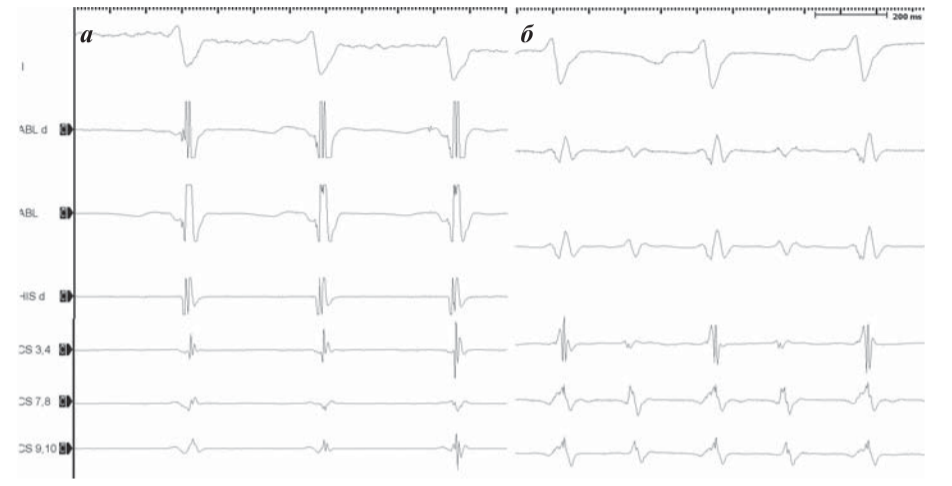

Рис. 2 АВУРТ по типу slow-fast (а) и slow-slow (б), где II- второе стандартное отведение ЭКГ, Abl - аблационный электрод, His - эндограмма с электрода, позиционированного в правом желудочке, Cs - эндограмма с электрода, позиционированного в коронарном синусе.
Из-за гигантских размеров Cs стандартное по зиционирование аблационного электрода в области медленных путей сопровождалось трудностями, электрод смещался либо в правый желудочек, либо глубоко в Cs. На 2 см ниже крыши Cs и на 1 см от устья Cs в сторону желудочков, на безопасном расстоянии от спайка пучка Гиса, где регистрировался второй компонент предсердного спайка, трактованный нами, как спайк медленных путей (рис. 3), выполнено первое тестовое РЧ воздействие (длительностью 4 сек). Во время РЧА отмечался ускоренный узловой ритм с нарастанием интервала PQ до 280 мс (исходно 140 мс) (рис. 4), с восстановлением длительности PQ интервала через 7 мин. Зона данной аппликации трактована нами как область быстрых путей.
Аблационный электрод смещен ниже на 1 см, ближе к нижней стенки устья CS, где регистрировался более высокоамплитудный (рис. 5) двухкомпонентный предсердный спайк медленных путей. При РЧА в данной зоне регистрировался медленный узловой ритм. При контрольном эндокардиальном ЭФИ: антероградно проведение по АВ узлу, без диссоциации в АВ проведении. Антероградный эффективный рефрактерный период АВ узла (при определении на базовой частоте 100 имп/мин) до РЧА составлял 330 мс, после воздействия - 420 мс. Аритмия не индуцируется. Общее время РЧА - 3 мин, мощность до 50 Вт, температура до 60 °C.

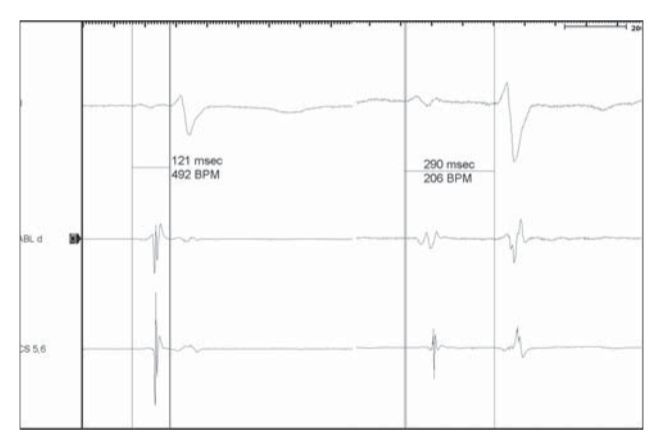

Рис. 3 Потенциал быстрых путей проведения. II - второе стандартное отведение ЭКГ, Abl
- аблационный электрод, позиционированный в области быстрых путей (описание в тексте).

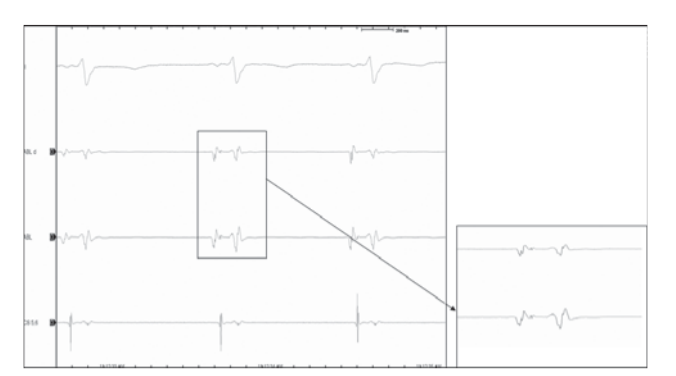

Рис. 4 Интервал PQ до (слева) и после (справа) РЧ-воздествия в области медленных путей. I -первое стандартное отведение, Abl - аблационный электрод, Cs - коронарный синус.
ОБСУЖДЕНИЕ
Частота встречаемости ПЛВПВ среди пациентов с АВУРТ может достигать 1,2% [2]. Образование ПЛВПВ является следствием нарушения процесса облитерации эмбриональной левой передней кардиальной вены, которая в период внутриутробного развития через большую кардиальную вену и коронарный синус дренируется в правое предсердие. ПЛВПВ может развиваться как дополнительная вена и функционировать параллельно с правой верхней полой веной, так и в качестве единственной дренирующей системы в случае атрезии правой верхней полой вены. Коронарный синус при атрезии ВПВ из-за чрезмерного притока крови может достигать гигантских размеров. Клинически данная патология чаще всего не определяется и выявляется случайным образом лишь при зондировании или флебографии. РЧА медленных путей у таких пациентов может сопровождаться значительными трудностями в определении места воздействия, что обусловлено смещением треугольника Коха внутрь аномального Cs, с чем мы и столкнулись в представленном случае.
В подобной ситуации, в первую очередь, необходимо определить рентгенанатомические ориентиры устья коронарного синуса, расположение пучка Гиса и медленных путей. Нам в данном случае, путем
тестового воздействия, удалось определить топику быстрых путей, что помогло оценить границы треугольника Коха. Имеющиеся на сегодняшний день публикации показали, что есть ряд схожих черт в анатомии АВ соединения у пациентов с ПЛВПВ и АВУРТ. В нашей ситуации, при картировании спайк пучка Гиса регистрировался вне Cs, на 2 мм кпереди и латеральнее крыши Сs, тогда как в ранее опубликованных работах можно встретить описания, когда спайк пучка Гиса смещен к верхнему края устью расширенного Cs. [2, 5].
тестового воздействия, удалось определить топику быстрых путей, что помогло оценить границы треугольника Коха. Имеющиеся на сегодняшний день публикации показали, что есть ряд схожих черт в анатомии АВ соединения у пациентов с ПЛВПВ и АВУРТ. В нашей ситуации, при картировании спайк пучка Гиса регистрировался вне Cs, на 2 мм кпереди и латеральнее крыши Сs, тогда как в ранее опубликованных работах можно встретить описания, когда спайк пучка Гиса смещен к верхнему края устью расширенного Cs. [2, 5].
Далее мы откартировали двухкомпонентный предсердный спайк медленных путей, который получили ближе к нижнему краю устья Cs, по его передней стенке, такую же локализацию можно встретить и в
публикации K.Okishige [5]. Однако спайк медленных путей может локализоваться и вне Cs. [2] Окончательное подтверждение локализации медленных путей - это медленный узловой ритм во время РЧА и отсутствие двойной физиологии АВ узла после РЧА.
публикации K.Okishige [5]. Однако спайк медленных путей может локализоваться и вне Cs. [2] Окончательное подтверждение локализации медленных путей - это медленный узловой ритм во время РЧА и отсутствие двойной физиологии АВ узла после РЧА.
Еще реже удается определить топику быстрых путей. В аналогичных статьях топика быстрых путей не определялась. Наше внимание привлек низкоамплитудный двухкомпонентный предсердный спайк, первоначально принятый за спайк медленных путей. Тестовое РЧ воздействие показало, что в данной зоне
расположены быстрые пути. Быстрые пути располагались в устье Cs, на 2 см ниже крыши Cs и на 1 см от
устья Cs в сторону желудочков. Их сложно отличить от спайка медленных путей, с чем и связан результат нашего первого тестового РЧ воздействия. Определение локализации быстрых путей помогло нам полностью воссоздать анатомию треугольника Коха.
расположены быстрые пути. Быстрые пути располагались в устье Cs, на 2 см ниже крыши Cs и на 1 см от
устья Cs в сторону желудочков. Их сложно отличить от спайка медленных путей, с чем и связан результат нашего первого тестового РЧ воздействия. Определение локализации быстрых путей помогло нам полностью воссоздать анатомию треугольника Коха.

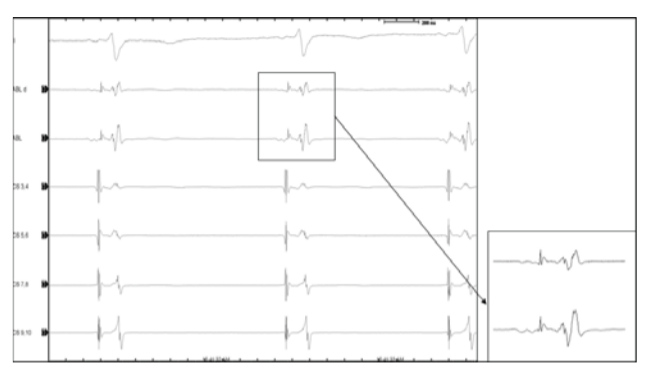

Рис. 5 Запись спайка медленных путей на аблационном электроде. I - стандарное отведение ЭКГ, Abl - аблационный электрод, позиционирован в области медленных путей (описание в тексте), Cs - коронарный синус.
ЗАКЛЮЧЕНИЕ
ПЛВПВ значительно осложняет РЧА медленных путей у пациентов с АВУРТ. Поэтому для успешной аблации необходимо поэтапное определение структур АВ соединения. Для этого следует выполнять:
контрастное исследование венозного русла с цель определения характера патологии, локализации устья
коронарного синуса и его размеров; картирование и определение топики пучка Гиса, который у этих пациентов располагается у передне-верхнего края устья Cs снаружи или внутри; детальное картирование передней стенки аномального коронарного синуса, выявление спайковой активности медленных путей, которые располагаются у передне-нижней стенки устья Cs снаружи или внутри. При отсутствии спайковой активности медленных путей должны производиться тестовые воздействия вблизи устья коронарного синуса, по его передне-нижней стенке; безопаснее для этих пациентов для тестовых воздействий использовать криотехнологию. Последовательность этих действий поможет достичь положительного эффекта от РЧА и избежать осложнений.
контрастное исследование венозного русла с цель определения характера патологии, локализации устья
коронарного синуса и его размеров; картирование и определение топики пучка Гиса, который у этих пациентов располагается у передне-верхнего края устья Cs снаружи или внутри; детальное картирование передней стенки аномального коронарного синуса, выявление спайковой активности медленных путей, которые располагаются у передне-нижней стенки устья Cs снаружи или внутри. При отсутствии спайковой активности медленных путей должны производиться тестовые воздействия вблизи устья коронарного синуса, по его передне-нижней стенке; безопаснее для этих пациентов для тестовых воздействий использовать криотехнологию. Последовательность этих действий поможет достичь положительного эффекта от РЧА и избежать осложнений.
